鉛筆硬度計使用方法
1、鉛筆應刨好，石墨約凸出約5mm可使用包括在供貨范圍內的特殊范圍內的特殊鉛筆刨來達到此要求。垂直握住鉛筆，石墨朝下對著砂紙（顆粒細度400）把石墨芯磨平且邊緣鋒利。
2、將鉛筆夾在儀器中，鉛筆凸出5mm，再將儀器放在樣板表面。用姆指和食指抓住搖柄，以大約10cm/s的速度在樣板上滑動。
3、選擇適當硬度的鉛筆要靠試驗。建議開始時用一個中型較軟的鉛筆或中型硬度的鉛筆，并逐漸找出適合的鉛筆。
4、在測試過程中，要小心不要將鉛筆的字痕和穿透痕混亂。如有必要可使用一塊濕海綿或一塊柔軟的橡皮擦將多余的線痕擦掉。
5、兩種鉛筆的數位以鉛筆硬度來標記。鉛筆的硬度例如2H-3H意味著2H鉛筆可在表面上留下字痕而3H鉛筆已可輕微將漆膜劃破，漆膜硬度為2H。
1、適用范圍
本方法規定了用已知硬度的鉛筆，測定涂層表面相對硬度，可采用手工操作和儀器操作，仲裁試驗用儀器操作。
2、試樣
試樣應平整、無油污、無損傷。
3、試樣處置和試驗環境
試驗前，待測試樣應在23±2℃環境中至少放置24h，試驗也應在同樣的環境中進行。仲裁試驗應在溫度為23±2℃，相對濕度為50%±5%的環境中放置和試驗。
4、儀器和材料
a.一組符合GB149的高級繪圖鉛筆，鉛筆標號為6H、5H、4H、3H、2H、H、F、HB、B、2B、3B、4B、5B、6B，其中6H最硬，最軟，由6H到6B硬度遞減。推薦使用中華牌高級繪圖鉛筆，也可由供需雙方商定采用其他牌號的鉛筆;
b.削筆刀;
c.涂膜鉛筆劃痕硬度計;
d.400#砂紙。
5、試驗步驟
5.1用削筆刀將鉛筆削至露出4-6mm柱型筆芯(不可松動或削傷筆芯)，握住鉛筆使其與400#砂紙面垂直，在砂紙上磨劃，直至獲得端面平整，邊緣銳利的筆端為止(邊緣不得有破碎或缺口)，鉛筆使用一次后要旋轉180°再用或重磨后使用。
5.2手工操作程序
把試樣固定在水平臺面上，握住已削磨的鉛筆使其與涂層成45°角，用力以約1mm/s的速度向前推進，用力程度以使鉛筆邊緣破碎或犁破涂層為宜。從最硬的鉛筆開始，用每級鉛筆劃5次，5次中若有兩次能犁破涂層則換用較軟的鉛筆一支，直至找出5次中至少有4次不能犁破涂層的鉛筆為止，此鉛筆的硬度即為被測涂層的鉛筆硬度。

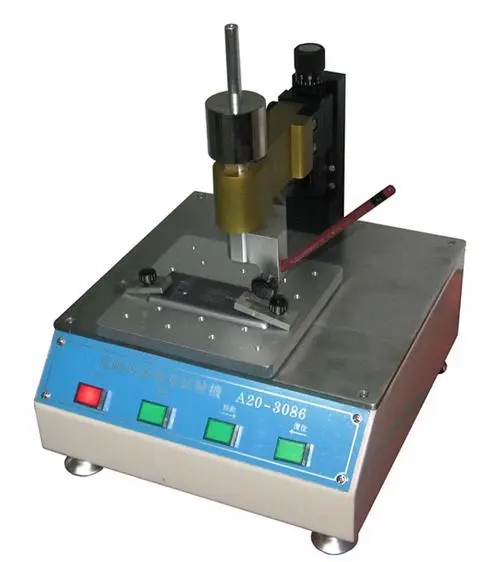

5.3儀器操作程序
削磨好的鉛筆裝入儀器夾具內，將試樣待測面朝上固定在儀器的試樣臺上。調節水平砝碼使鉛筆對試樣表面負荷為零，然后加上1±0.05kg的砝碼。讓試樣與鉛筆反向移動3mm，移動速度約為0.5mm/s。轉動鉛筆使無損傷的鉛芯邊緣接觸涂層，并變換試驗位置，依次犁劃5次，從最硬的鉛筆開始試驗，5次中若有兩次能犁破涂層則換用較軟的鉛筆一支，直至找出5次中至少有4次不能犁破涂層的鉛筆為止，此鉛筆的硬度即為被測涂層的鉛筆硬度。用較軟的鉛筆一支，直至找出5次中至少有4次不能犁破涂層的鉛筆為止，此鉛筆的硬度即為被測涂層的鉛筆硬度。
